Sismik İzolasyon Teknolojisi: Depreme Dayanıklı ve Kesintisiz İşlevsellik Sunan Yapılar

Depremler, insanlık tarihi boyunca sadece binaları yıkmakla kalmamış, toplumların ekonomik ve sosyal dokusuna da ağır darbeler vurmuştur. Geleneksel mühendislik yöntemleri binaların çökmesini engelleyerek hayat kurtarmaya odaklansa da, modern dünyada bu artık yeterli değildir. Günümüzde hastanelerin veya veri merkezlerinin sadece “ayakta kalması” yetmiyor; depremden saniyeler sonra bile tam kapasiteyle çalışmaya devam etmesi gerekiyor.

Bu içerik, Bahçeşehir Üniversitesi Mühendislik ve Doğa Bilimleri Fakültesi öğretim üyesi Sayın Dr. Cem Yenidoğan tarafından kaleme alınan “Earthquake-Resilient Design of Seismically Isolated Buildings: A Review of Technology“ (Sismik İzolasyonlu Binaların Depreme Dayanıklı Tasarımı: Teknoloji İncelemesi) başlıklı kapsamlı akademik çalışmadan derlenen verilerle hazırlanmıştır. Makalede detaylandırıldığı üzere, sismik izolasyon teknolojisi yapıları yer sarsıntısından fiziksel olarak ayırarak deprem kuvvetlerini dramatik bir şekilde azaltan dinamik bir arayüz ve modern mühendislikte gerçek bir devrim yaratmaktadır.

Bir Mühendislik Hikayesi: Yapıyı Yerden Ayırmak

Bir an için devasa bir hastane binasını, altındaki zeminle birlikte değil, sanki bir buz kütlesi üzerinde kayıyormuş gibi hayal edin. Zemin şiddetle sarsılırken, üzerindeki bina bu hareketin sadece küçük bir kısmını hisseder. Sismik izolasyonun temel felsefesi budur.

Geleneksel binalar sarsıntıyı gövdesinde eritmek zorunda kalırken, sismik izolatörlü yapılar sarsıntıyı zeminde bırakır. Bu durum, sadece binanın iskeletini korumakla kalmaz; içindeki pahalı tıbbi cihazların, hassas sunucuların ve en önemlisi insan canının korunmasını sağlar.

Sismik İzolasyonun Dinamik Temelleri

Sismik izolasyon teknolojisinin başarısı, yapının deprem enerjisine verdiği tepkiyi kökten değiştiren iki temel fiziksel prensibe dayanır: Periyot Uzatılması (Period Shift) ve Enerji Sönümleme (Damping)
. Bu iki mekanizma bir araya gelerek, binanın deprem yükleri altındaki davranışını optimize eder.

Periyot Uzatılması (Period Shift)

Her yapının kütlesi ($M$) ve sertliği ($K$) ile ilişkili doğal bir titreşim periyodu ($T$) vardır. İzolasyon sistemleri, yapının yatay sertliğini azaltarak periyodu sarsıntının en yoğun olduğu tehlikeli aralıktan uzaklaştırır.

$$T=2\pi\sqrt{\frac{M}{K}}$$

Bu formüle göre, sertlik ($K$) azaldığında periyot ($T$) artar. Şehir binaları genellikle 0.1 ile 1.0 saniye arasında bir periyoda sahipken, izolatörlü bir yapıda bu değer 2.5 saniyenin üzerine çıkarılarak bina depremin en yıkıcı enerji aralığından dışarı çekilir.

Enerji Sönümleme (Damping)

Sadece yapıyı esnek hale getirmek (periyodu uzatmak) yeterli değildir; zira aşırı esneklik, deprem anında yapının izolasyon arayüzünde çok büyük yer değiştirmelere (displacement) neden olabilir. Bu noktada devreye “sönümleme” mekanizması girer.

Enerji sönümleme, depremden gelen kinetik enerjinin izolatör birimleri içindeki özel mekanizmalar (kurşun çekirdek akması, sürtünme veya yüksek sönümlü kauçuk davranışı) aracılığıyla ısı enerjisine dönüştürülmesidir.

• Hareket Kontrolü: Sönümleme, izolasyon seviyesindeki yer değiştirmeleri sınırlandırarak yapının çevre elemanlara (istinat duvarları gibi) çarpmasını önleyen bir güvenlik freni görevi görür.
• İvme Azaltımı: Yüksek sönümleme kapasitesi, kat ivmelerini düşürerek hem binanın iskeletini hem de içindeki hassas teknolojik ekipmanları korur.
• Performans Artışı: Standartlarda belirtilen eşdeğer viskoz sönümleme oranları ($\beta_{eff}$), analizlerde sistemin enerji tüketme kapasitesini doğrulamak için kritik bir parametre olarak kullanılır.

Bu dinamik temeller, yapının sadece ayakta kalmasını değil, deprem anında ve sonrasında işlevselliğini “kesintisiz” sürdürmesini sağlayan sismik direnç felsefesinin merkezinde yer alır.

Teknolojinin Kalbi: Yaygın İzolatör Tipleri ve Mühendisliği

Sismik izolasyon sistemleri, yapının dinamik karakteristiğini optimize etmek için geliştirilmiş ileri mühendislik ürünleridir. Günümüzde endüstride hakim olan iki ana teknoloji grubu bulunmaktadır: Elastomerik (Kauçuk) Yataklar ve Sürtünmeli Sarkaç Sistemleri

Elastomerik Kauçuk Yataklar (LRB ve HDRB)

Bu sistemler, yüksek kaliteli doğal veya sentetik kauçuk katmanlarının arasına ince çelik levhaların (steel shims) yerleştirilmesiyle üretilir. Çelik levhalar yatağa dikey yönde yüksek sertlik kazandırarak binanın ağırlığını taşımasını sağlar, kauçuk ise deprem anında yapının yatayda esnemesine izin verir.

• Kurşun Çekirdekli Yataklar (LRB): Yatağın merkezine yerleştirilen kurşun tapa, sistemin sönümleme (enerji yutma) kapasitesini belirler. Deprem anında kurşun akar (yield) ve enerjiyi ısıya dönüştürerek yutar; sarsıntı bittiğinde kurşunun yeniden kristalleşme özelliği sayesinde sistem stabil kalır.
• Kritik Teknik Parametreler:
  • Yatay Sertlik ($K_d$): Cihazın deprem kuvvetine karşı gösterdiği dirençtir. Kauçuğun kayma modülü ($G$), yatağın alanı ($A_b$) ve toplam kauçuk kalınlığına ($T_r$) bağlı olarak hesaplanır:$$K_d = \frac{G \cdot A_b}{T_r}$$
  • Dikey Sertlik ($K_v$): Binanın ağırlığını güvenle taşıma kapasitesidir ve kauçuğun sıkışma modülü ($E_c$) ile belirlenir:$$K_v = \frac{E_c \cdot A_b}{T_r}$$
  • Şekil Faktörü ($S_1$): Yatağın kararlılığını (stabilite) artıran ve dikey yük altında aşırı şişmesini engelleyen, tasarımı doğrudan etkileyen bir orandır.

Sürtünmeli Sarkaç Sistemleri (CSFS)

Sürtünmeli Sarkaç Sistemleri (Curved Surface Friction Sliders), yerçekimi kuvvetini kullanarak binayı merkezleme (re-centering) kabiliyetine sahip ileri bir mühendislik tasarımıdır. Yapı, içbükey paslanmaz çelik bir yüzey üzerinde kayan, özel kaplamalı bir mafsal (articulated slider) üzerine oturur.

• Sarkaç Periyodu Hesaplaması: Bu sistemlerin en büyük mühendislik avantajı, periyodun yapının kütlesinden bağımsız olmasıdır. İzolasyon periyodu ($T_{isol}$), sadece yüzeyin eğrilik yarıçapına ($R_{eff}$) bağlıdır:$$T_{isol}=2\pi\sqrt{\frac{R_{eff}}{g}}$$
• Çok Yüzeyli Sarkaçlar (MSFS): İki, üç veya dört kayma yüzeyinin birleşimiyle oluşturulan bu cihazlar, daha yüksek yer değiştirme kapasitesi sunar. Çok yüzeyli sistemler, depremin şiddetine bağlı olarak farklı “rejimlerde” çalışabilir; böylece hem küçük sarsıntılarda hem de devasa yer ivmelerinde değişken güç ve sertlik özellikleri sergileyerek yapıyı korur.

Bu izolatör tipleri, modern sismik izolasyon tasarımlarında yapının güvenliğini matematiksel bir kesinliğe kavuşturarak, deprem anında kesintisiz fonksiyonellik hedefinin en önemli parçalarını oluşturur.

İleri Analiz: Isınma ve Mukavemet Kaybı (Heating Theory)

Sismik izolasyon sadece statik bir parça değil, deprem anında yaşayan bir sistemdir. Özellikle LRB ünitelerinde “Isınma Teorisi” büyük önem taşır:

• Kuvvet Kaybı: Kurşun çekirdek deprem boyunca hareket ettikçe ısınır ve bu da enerjiyi sönümleme kapasitesinde %10 civarında bir düşüşe neden olabilir.
• Sıcaklık Artışı: Kurşunun sıcaklığı arttıkça akma gerilmesi ($\sigma_{YL}$) düşer.
• Tasarım Faktörü: Modern mühendislikte bu kapasite kaybı, belirsizlikleri yönetmek için kullanılan “Lambda ($\lambda$) Faktörleri” ile hesaplara dahil edilir.

Uluslararası Standartlar ve Güvenlik Limitleri

Sismik izolasyonlu binalar, geleneksel binalardan çok daha sıkı denetimlere tabidir.

Parametre	ASCE 7-16 (ABD)	EN 15129 (Avrupa)	BSL (Japonya)
Hortum (Gap) Kontrolü	MCE seviyesinde tam kontrol	Sert re-centering şartı	Katı kalite kontrol
Kuvvet Azaltma (R)	Genellikle 2.0 altı	Maksimum 1.5	Sınırlı plastik tepki
Test Zorunluluğu	Prototip testleri şart	Sertifikalı malzeme zorunlu	Hükümet onaylı katalog

Sahadan Gerçek Veriler ve Deprem Sonrası Analiz

Sismik izolasyonun başarısı, büyük depremlerde rüştünü defalarca kanıtlamıştır.

• USC Hastanesi (1994 Northridge): Sarsıntı sırasında katlardaki ivmeler azalmış, bina güvenle korunmuş ve kapasitesinin sadece %10’unu kullanarak tam fonksiyonellik sağlamıştır.

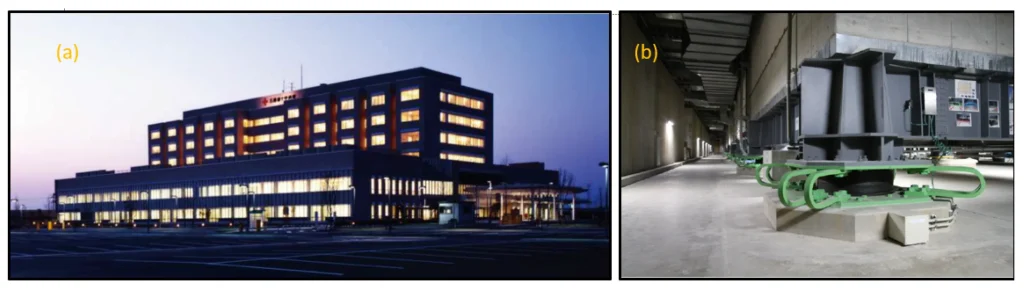

• Ishinomaki Kızılhaç Hastanesi (2011 Tohoku): Merkez üssüne çok yakın olmasına rağmen işlevselliğini korumuş ve sarsıntıdan bir saat sonra 2750 yaralıya hizmet vermiştir.
• Kalıcı Deformasyon (Residual Displacement): Bir izolasyon sisteminin en önemli görevlerinden biri, sarsıntı durduğunda binayı eski yerine getirmektir. Sistem, sürtünme kuvvetini yenecek kadar güçlü bir geri getirici (re-centering) kapasiteye sahip olmalıdır.

Türkiye’nin Dev Projeleri: Adana ve Marmara Üniversitesi

Türkiye, sismik izolasyon teknolojisini dünyada en yaygın kullanan ülkelerden biri haline gelmiştir.

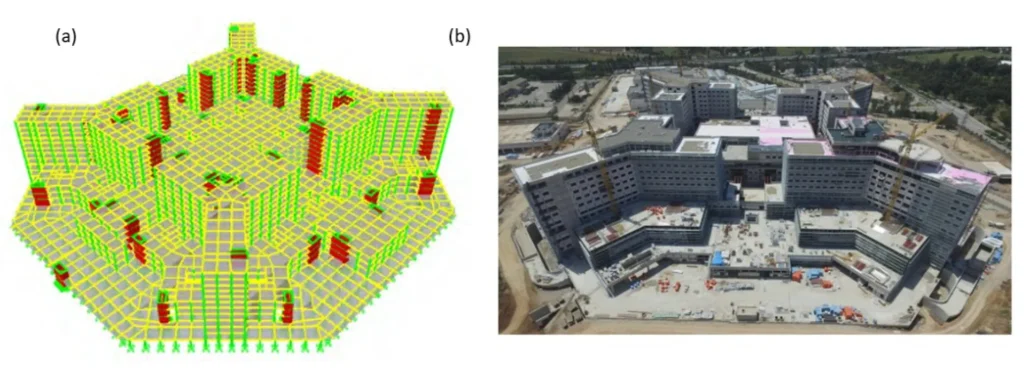

• Adana Şehir Hastanesi: 1512 adet üç yüzeyli sürtünmeli sarkaç (TFP) izolatörü ile donatılmış olup dünyanın en büyük sismik izolatörlü yapılarından biri olarak kabul edilmektedir.

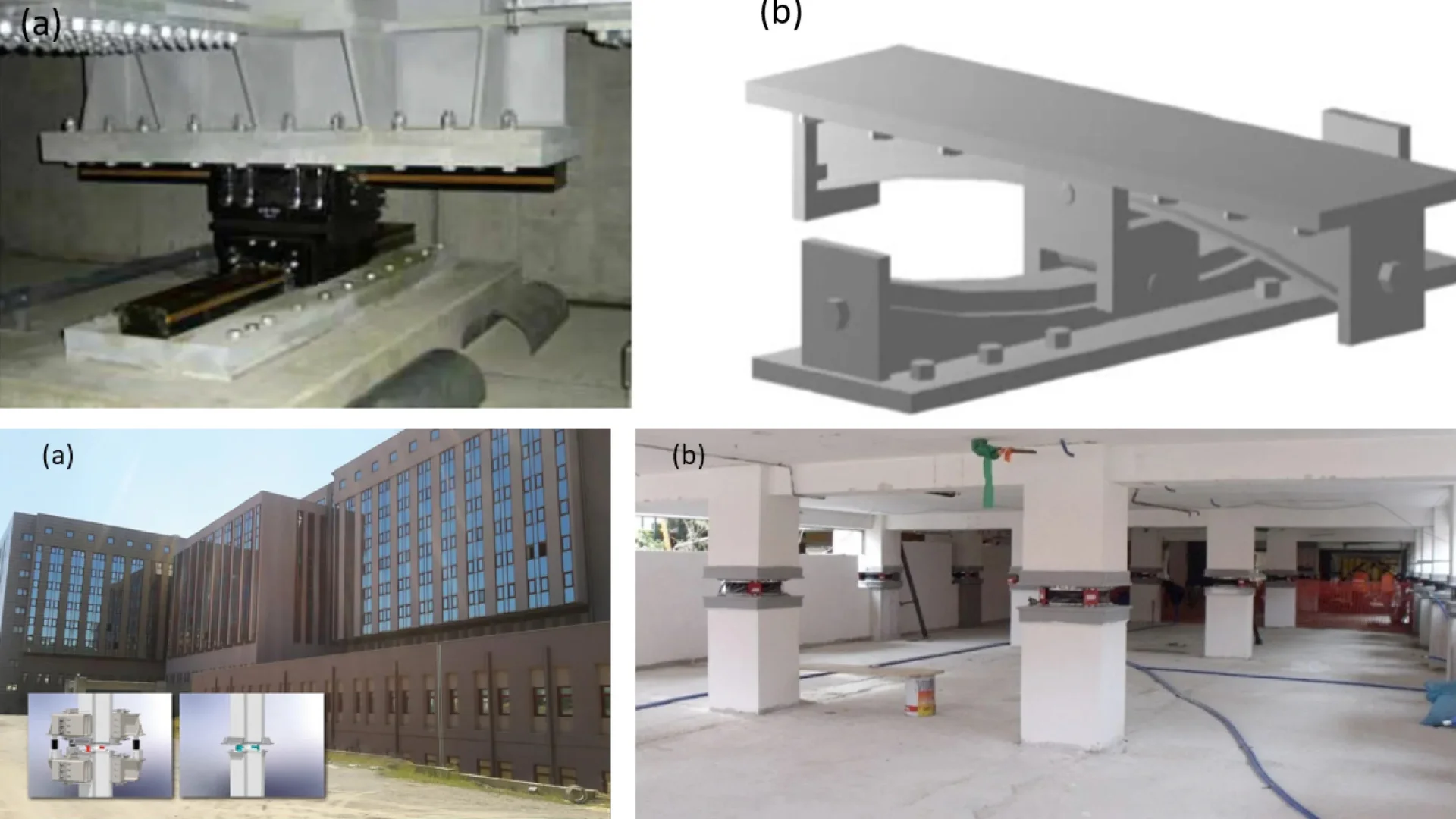

• Marmara Üniversitesi Prof. Dr. Asaf Ataseven Hastanesi: 841 kauçuk ve sürtünmeli izolatörle dünyanın en büyük sismik güçlendirme (retrofit) projelerinden biridir. Mevcut bir binanın altına, hizmet devam ederken izolatör yerleştirilmesi mühendislik açısından büyük bir başarıdır.

Sonuç ve Uzman Görüşü

Sismik izolasyon teknolojisi, yapısal güvenliği “şans” faktöründen çıkarıp “hassas mühendislik” alanına taşımıştır. Matematiksel modeller ve laboratuvar testleri ile desteklenen bu sistemler, depremle yaşamak zorunda olan toplumlar için bir lüks değil, sürdürülebilir bir gelecek için zorunluluktur. Mühendisler için asıl zorluk, bu teknolojiyi sadece hastanelerle sınırlı tutmayıp konut stokuna da entegre ederek toplumsal deprem direncini en üst seviyeye çıkarmaktır.
